Woodcut Machines

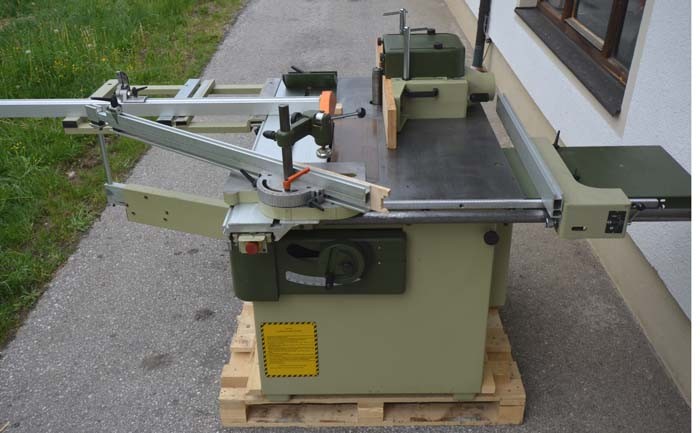

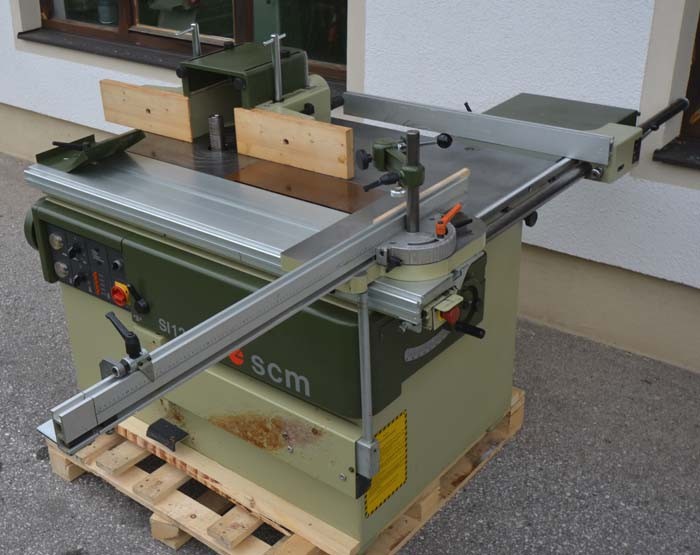

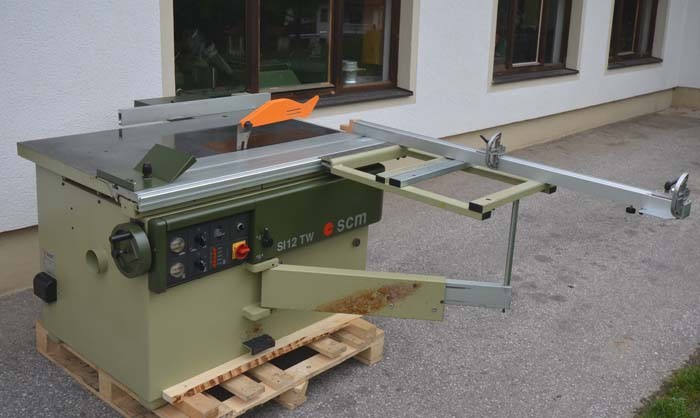

SCM Machine no. D-2258

2-fach Kombination Kreissäge- u. Fräse SI 12 TW, Mit Schwenkarm u. Rolltisch, Schnittlänge 2100 mm, Kreissäge schwenkbar 45°
Machine no.: D-2258
Die Kreissäge- u. Fräse SCM ist eine ideale Kombination für alle in der Tischlerei vorkommenden SÄGE- u. FRÄSARBEITEN.
Ablängen und Schlitzen, Solofräse, Solokreissäge.

Technical data and configuration
KREISSÄGE: Schwenkbar 0 - 45°
Rolltischlänge 1500 mm
Sägeblatt max. Ø 300 mm
Schnitthöhe 100; mm
Schnitthöhe bei 45° Stellung 75 mm
Schnittlänge 2100 mm
Motorleistung Kreissägemotor 4,0 kW
Sägewelledrehzahl 4000 U/mm
Absaugstutzen Ø 120 mm
Schnittbreite rechts 1200 mm
Höheneinstellung mit Handrad
Längenanschlag schwenkbar 0-45°
Hauptsäge Aufnahme Ø 30 mm
Längenanschlag ausziehbar 2500 mm
Breitenanschlag Linial, L= 960, H= 80 mm
Mit eloxiertem Aluminiumbesäumwagen
u. Stahl- Führungsschinen

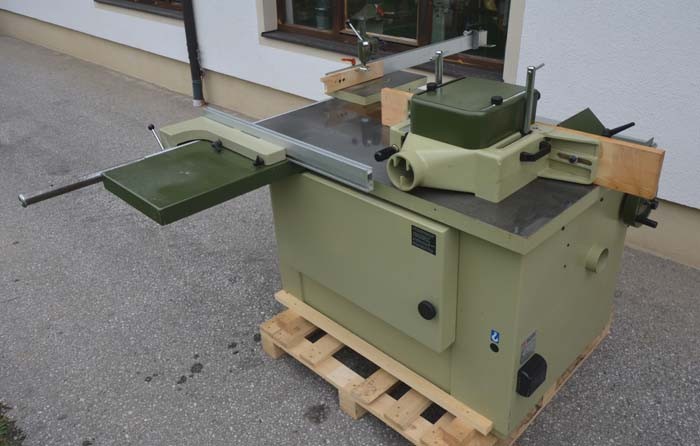

Fräsdorn Ø 30 mm
Max. Werkzeug Ø 320 mm
Spindellänge 140 mm
Tischöffnung 350 mm
Motorleistung Fräsmotor 4,0 kW
Rechts-/ Linkslauf &nbsp &nbsp
4 Spindeldrehzahlen &nbsp &nbsp
3000/ 4500/ 6000/ 8000 &nbsp U/min
Absaugstutzen über Tisch Ø= 120 min
Fräsanschlag / Feineinstellung &nbsp &nbsp
Höheneinstellung mit Handrad &nbsp &nbsp
Wendeschalter Rechts / Linkslauf &nbsp &nbsp
Motorleistung Gesamtanschluss 8,0 kW

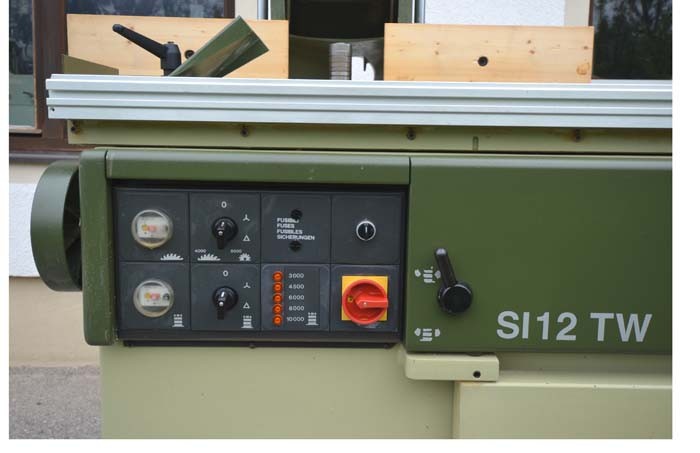

Hauptschalter &nbsp &nbsp
Bedienungsanleitung &nbsp &nbsp
EXTRAS:
Gehrungsanschlag   mm
Drehzahlanzeige Fräse
Exzenterspannvorrichtung
Zapfenschlitztisch
Parallelogramm Schutzhaube Absaugung Ø 60 mm
Dimensions and weights
Rolltischgröße L x B 1500 x 270 mm
Platzbedarf
L x B ohne Quertisch 1600 x 1800 mm
L x B mit Quertisch 1600 x 2650 mm
Quertisch 850 x 590 mm
Gewicht 630 kg
