SCM Machine no. C-2113

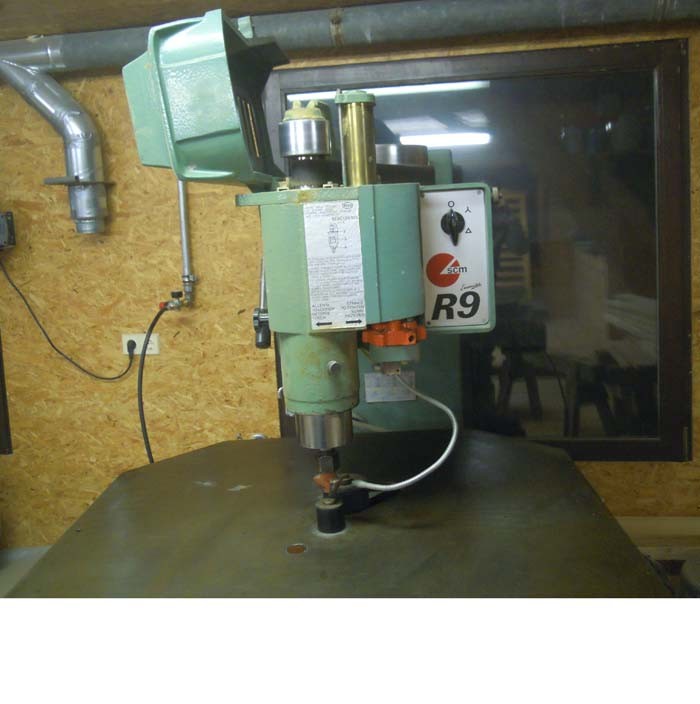

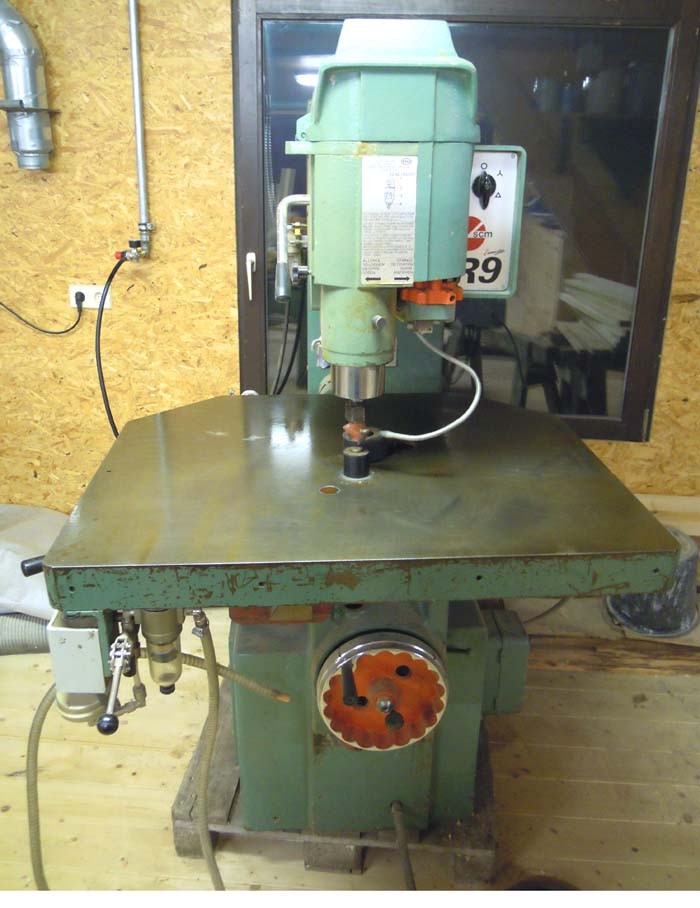

Kopieroberfräse Mod. R9, schwenkbar 60°
Machine no.: C-2113
ANWENDUNGSBEREICH:
Die in höchstem Maß vielseitige universelle Kopier-Oberfräse mit unzähligen Einsatzbereichen und äußerst kurzen Rüstzeiten.
Diese Hochleistungsmaschine ist für rationelle Serienfertigung bei optimaler Fräsqualität und schwere Belastung z.B. für Möbel- und Fensterfabriken, Holz und Spielwahrenfertigungen und zur Kunststoffbearbeitung konzipiert.
| Technical data and configuration | ||
|---|---|---|
| Ständerausladung | ||
| Abstand Spindel u. Ständer / horizontal | 915 | mm |
| Abstand Spindel und Tisch / vertikal | 340 | mm |
| Schwenkbarkeit des Fräskopfes | 60° | |
| Spindeldrehzahlen 10 000/ 20 000 | U/min | |
| Konusschaft MK 2 | ||
| Tischhub | 200; | mm |
| Automatischer Schablonenvorschub | ||
| Vorschub stufenlos regelbar 1,5 - 12; | m/min | |

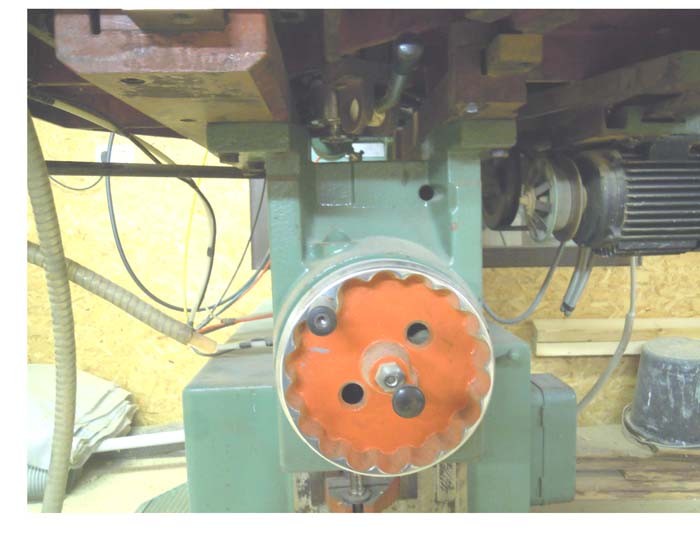

| 6 Einstellungen Tiefe (Revolverkopf) | ||

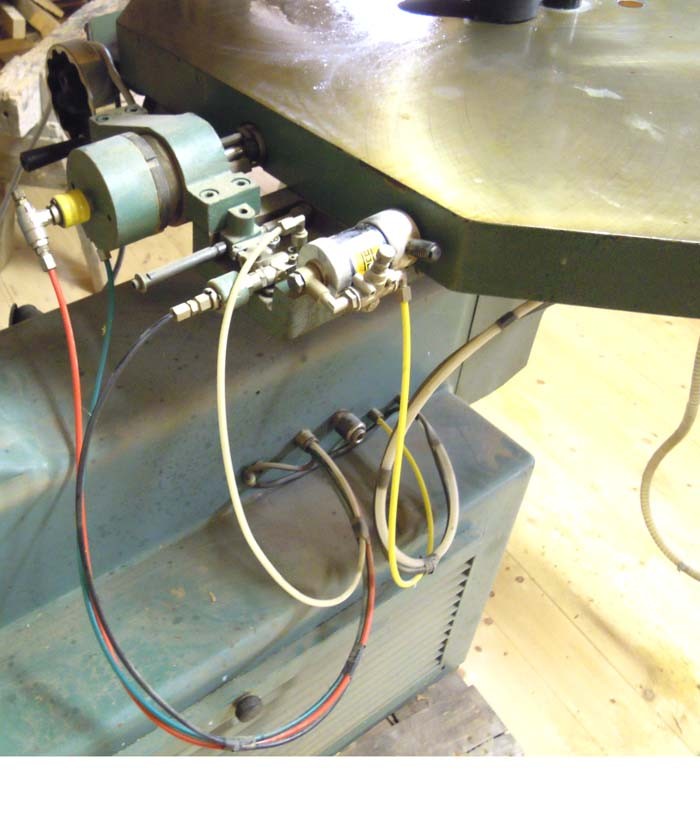

| Pneumatischer Spindelhub | 110 | mm |
| Mechanische Auslaufbremse / Handhebel | ||
| L x B 1510 x 1170 | mm | |
| Motorleistung Antrieb | 4 | kw |
| Motor Schablonenvorschub 1. Stufe | 0,14 | kW |
| Motor Schablonenvorschub 2 .Stufe | 0,51 | kW |
| EXTRAS: | ||
|---|---|---|

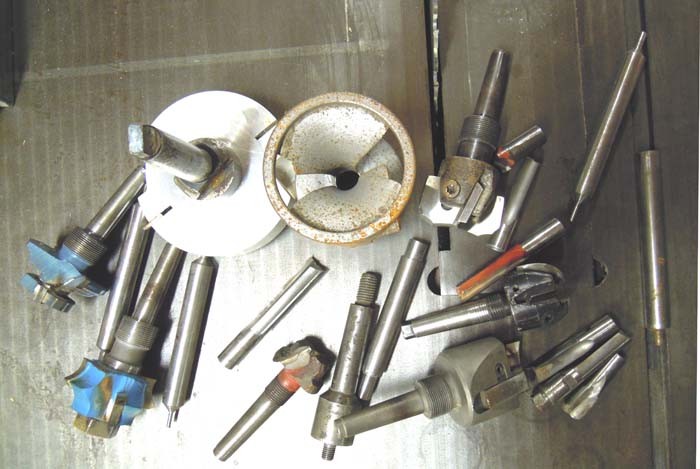

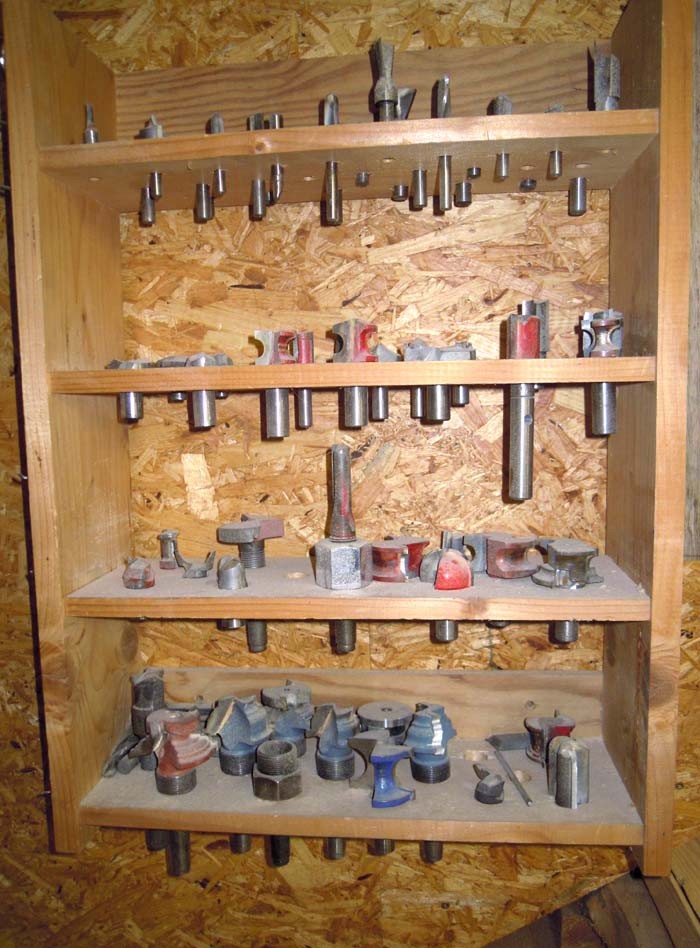

| Viel Zubehör | ||
| Dimensions and weights | ||
|---|---|---|
| Platzbedarf | ||
| L x B x H | 1550 x 1950 x 1700 | mm |
| Gewicht | 780 | kg |
